Als Observatoires cuirassés (oder auch Cloche observatoire) wurden die gepanzerten Beobachtungsstände bezeichnet, die in Frankreich erstmals in den Forts vom Typ Séré de Rivières der Barrière de fer eingebaut wurden. Aufgabe der Kuppeln war die Beobachtung des Gegners und auch die Feuerleitung der eigenen Geschütze, dabei der Schutz der Beobachter vor Granatsplittern und sonstigen Projektilen, (z. B. Gewehr- oder Schrapnellkugeln).
Beschreibung

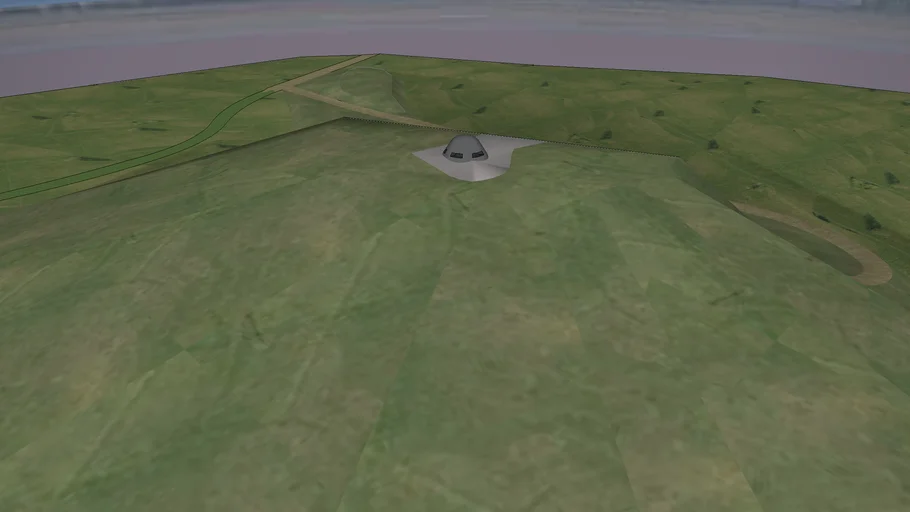

Observatoires cuirassés waren an den höchsten Punkten der jeweiligen Befestigung oder an anderen Stellen, von denen man den benötigten Ausblick hatte, postiert.
Die Glocke bestand aus 25 Zentimeter dickem Stahl mit einer Höhe von 2 Metern und einem Gewicht von 7,5 Tonnen. Eingebettet war sie zu 3/4 in einen Brunnen aus Stahl- und Stampfbeton mit einer Wandstärke von 1,5 Metern. Es waren drei Sehschlitze vorhanden, mit denen ein Sichtbereich von maximal 240° abgedeckt werden konnte. Für den Beobachter stand ein hölzerner Sitz zur Verfügung. Der Zugang erfolgte in der Regel unterirdisch aus dem Inneren des Forts (seltener direkt von außen) durch einen Gang und einen Schacht mit einer eisernen Leiter. Am Kopf der Leiter befand sich eine Plattform, die man in der Höhe verstellen konnte, um die Gegebenheiten der Größe des Beobachters anzupassen. Der Boden der Plattform war an Drahtseilen aufgehängt und konnte an diesen herabgelassen werden um eventuelle Verletzte oder Tote bergen zu können.
Es existierte eine Ausführung mit einem Innendurchmesser von 80 cm und eine weitere mit einem Innendurchmesser von einem Meter, wobei diese nur in geringer Stückzahl gefertigt und/oder teilweise nicht geliefert wurde.
Beobachtungsinstrumentarium
- Ein Goniometer, das auf einem jeweils unter jedem Sehschlitz angebrachten Halter aus Bronze befestigt werden konnte.
- Eine Panoramatafel oder Panoramakarte im Maßstab 1:20.000 zur Bestimmung von markanten Punkten bei der Zielerfassung
- Eine Lampe für den Nachteinsatz
- Eine Informationstabelle mit den Azimuten und den betreffenden markanten Punkten
Liste der eingebauten Beobachtungeskuppeln mit 80 cm Durchmesser
Liste der eingebauten oder geplanten Beobachtungeskuppeln mit 100 cm Durchmesser
